Комбінований відкритий 2-в-1

Bodor A-T Series

Економічне та гнучке рішення для комбінованої обробки листа та профілю

Bodor A-T Series
01 / 07

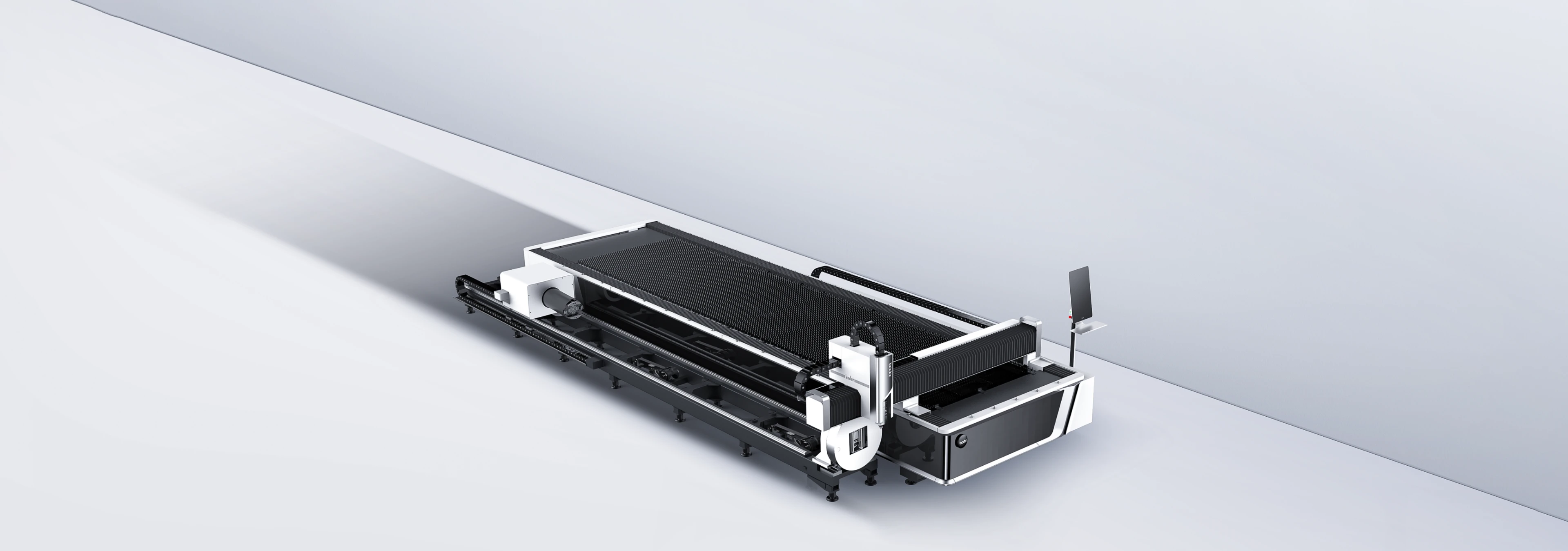

Галерея комплексу:Ракурс 01

Базова конфігурація серії

Робочий формат:Лист 3000×1500 мм / 6100×2500 мм + Труба 6000 мм
Діаметр обробки:Ø 20 – 230 мм
Потужність лазера:1.5 – 12 кВт
Конфігурація патронів:Пневматичний патрон

Конструктивні переваги та інженерні рішення

01 //

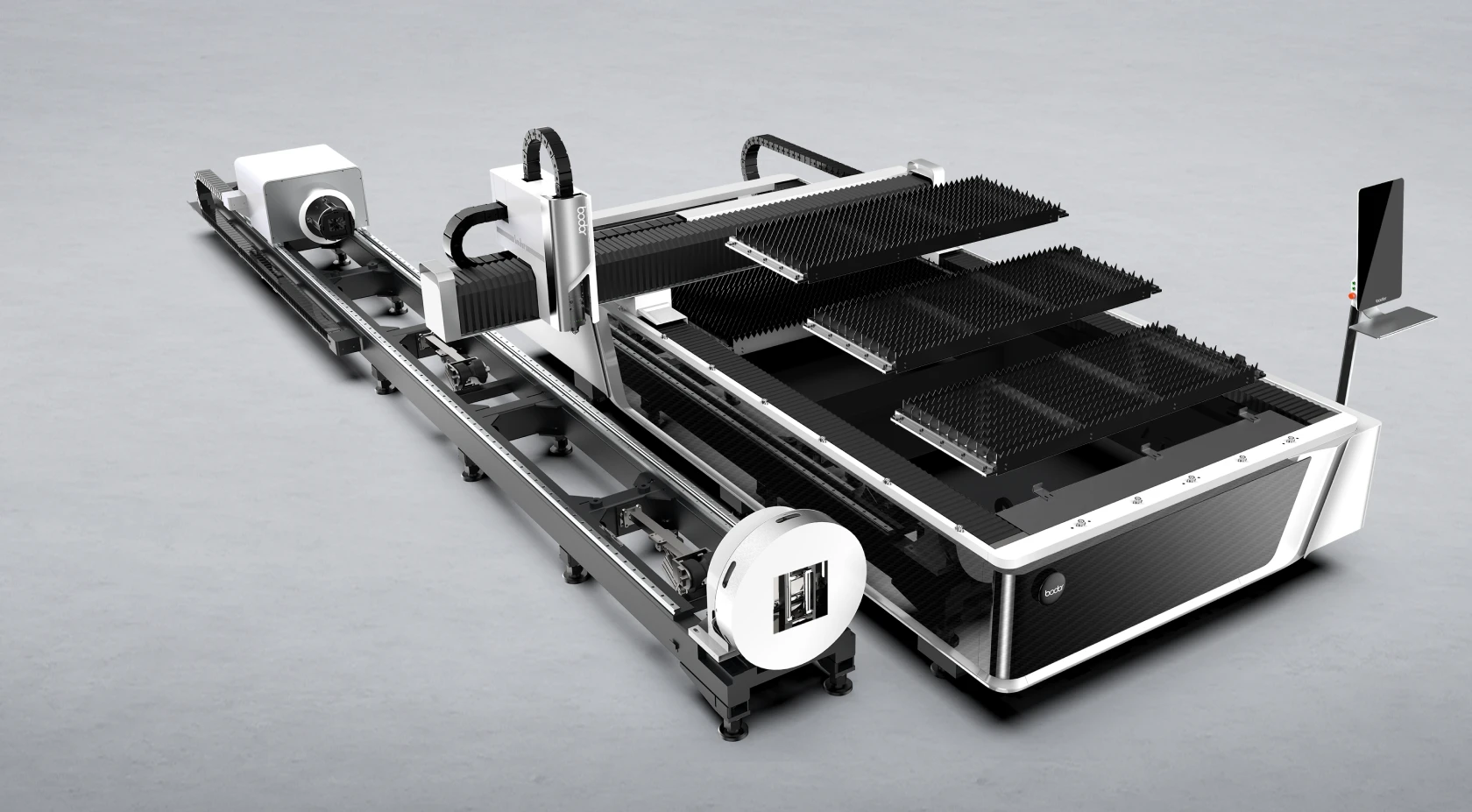

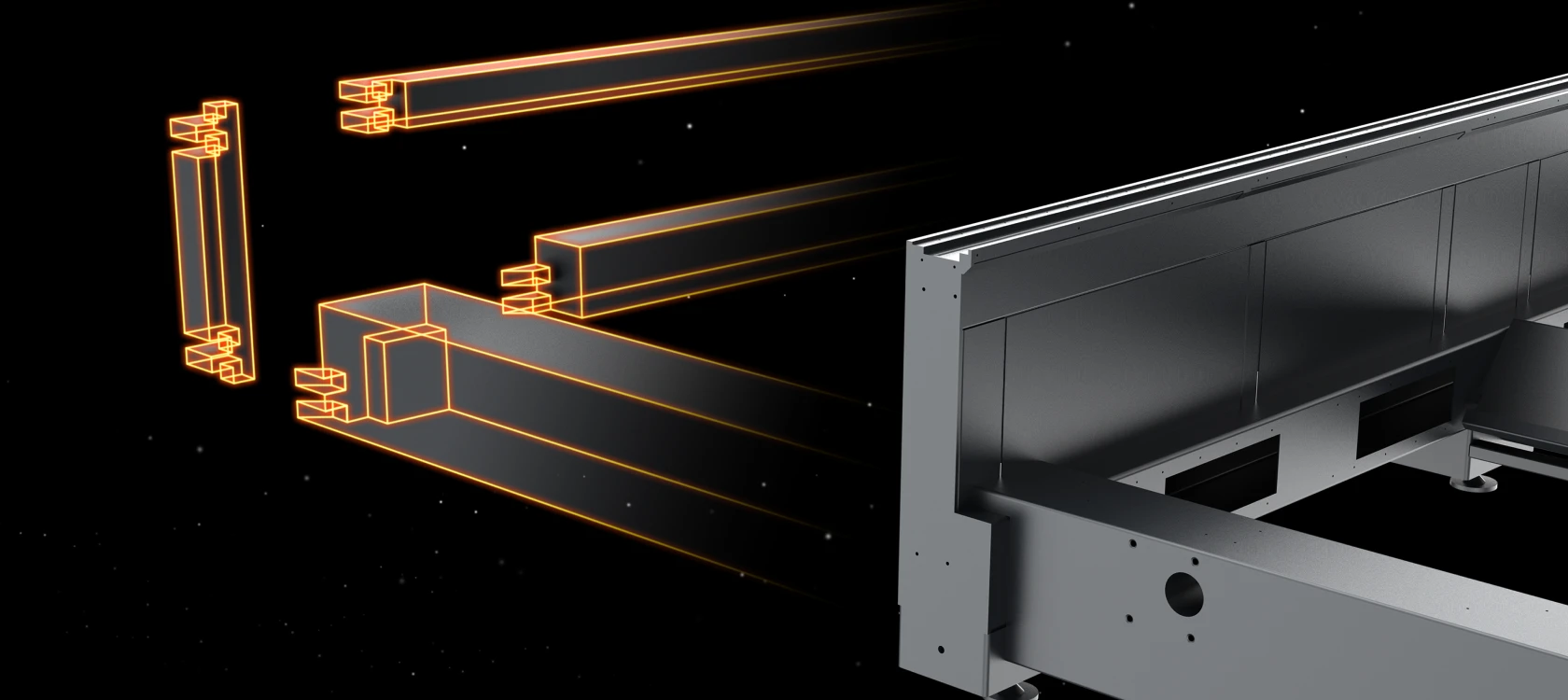

Відкрита станина з легким доступом для завантаження великогабаритних листів

02 //

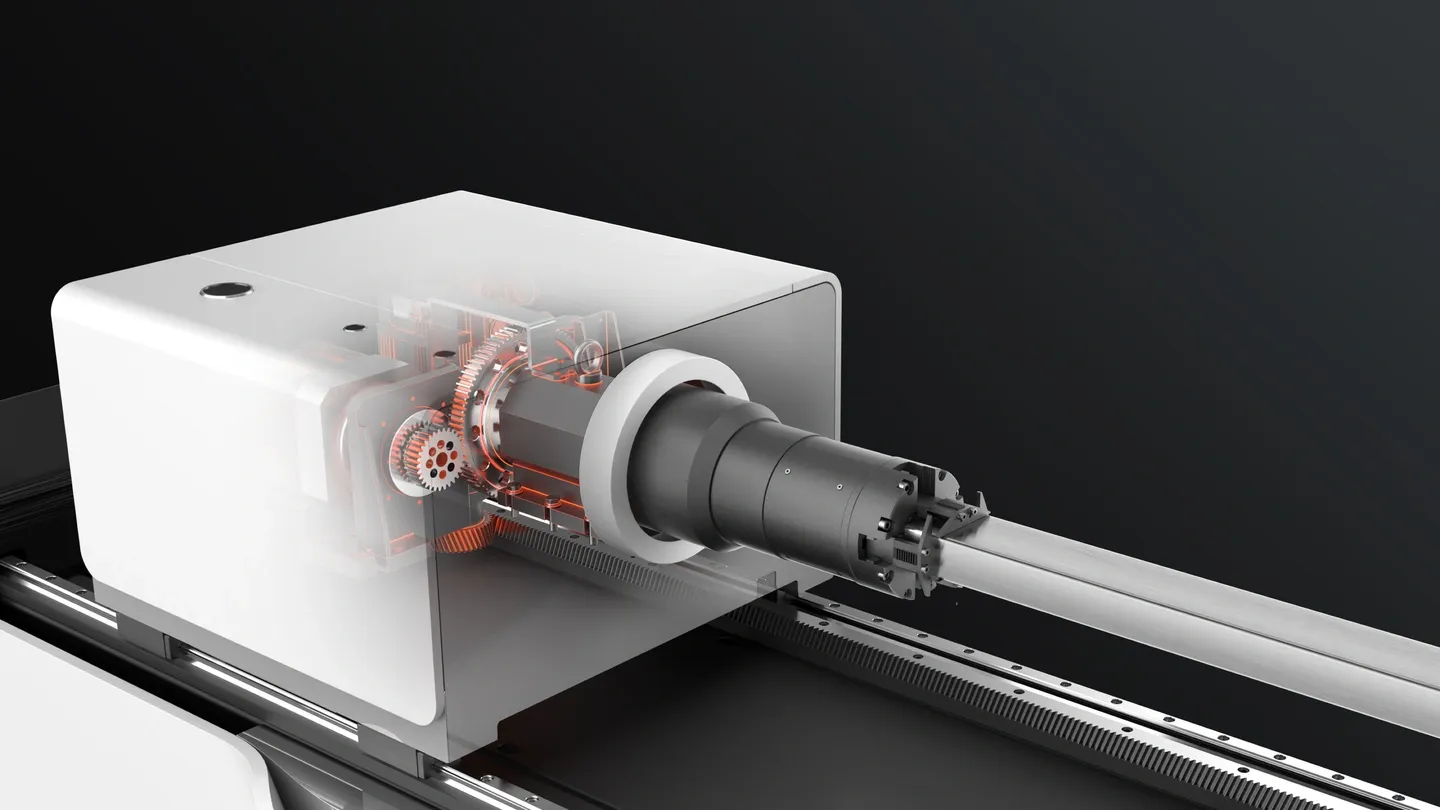

Бічний поворотний труборізний модуль з пневматичним фіксатором заготовки

03 //

Єдине програмне забезпечення BodorThinker для плоского та трубного розкрою

Прямий запит дилеру

Замовити КП на Bodor A-T Series

Вкажіть контакти — інженер підготує детальну калькуляцію вартості та термінів поставки.

Телефонуйте:+38 (096) 164-70-61
Заводський модельний ряд

Модифікації Bodor A-T Series

Інженерні схеми компонування столів та точні габарити обробки

Стіл: 3048 × 1524 mmØ 20–230 mmCAD 1:1 PLAN
Лист: 3048 × 1524 мм + Труба: Ø 20–230 мм (6000 мм)
Робоча зона обробки
1.5 – 6 кВт
Діапазон потужності
100 м/хв
Макс. швидкість
1.5 G
Прискорення осей
100 мм
Хід по осі Z
±0.05 мм/м
Точність позиціювання
±0.03 мм
Повторна точність
Лист: 911 кг / Труба: 200 кг
Макс. навантаження
8641 × 3870 × 1861 мм
Габарити комплексу
Опція
Сканувальне різання
Стіл: 4000 × 1524 mmØ 20–230 mmCAD 1:1 PLAN
Лист: 4000 × 1524 мм + Труба: Ø 20–230 мм (6000 мм)
Робоча зона обробки
1.5 – 6 кВт
Діапазон потужності
100 м/хв
Макс. швидкість
1.5 G
Прискорення осей
100 мм
Хід по осі Z
±0.05 мм/м
Точність позиціювання
±0.03 мм
Повторна точність
Лист: 1196 кг / Труба: 200 кг
Макс. навантаження
8641 × 3870 × 1861 мм
Габарити комплексу
Опція
Сканувальне різання
Стіл: 6100 × 1524 mmØ 20–230 mmCAD 1:1 PLAN
Лист: 6100 × 1524 мм + Труба: Ø 20–230 мм (6000 мм)
Робоча зона обробки
1.5 – 12 кВт
Діапазон потужності
100 м/хв
Макс. швидкість
1.5 G
Прискорення осей
100 мм
Хід по осі Z
±0.05 мм/м
Точність позиціювання
±0.03 мм
Повторна точність
Лист: 1824 кг / Труба: 200 кг
Макс. навантаження
8641 × 3870 × 1858 мм
Габарити комплексу
Опція
Сканувальне різання
Стіл: 6100 × 2500 mmØ 20–230 mmCAD 1:1 PLAN
Лист: 6100 × 2500 мм + Труба: Ø 20–230 мм (6000 мм)
Робоча зона обробки
3 – 12 кВт
Діапазон потужності
100 м/хв
Макс. швидкість
1.5 G
Прискорення осей
100 мм
Хід по осі Z
±0.05 мм/м
Точність позиціювання
±0.03 мм
Повторна точність
Лист: 2992 кг / Труба: 200 кг
Макс. навантаження
8641 × 4879 × 2103 мм
Габарити комплексу
Опція
Сканувальне різання
